本公司研制生产的高频逆变螺柱焊机 系列，是国家“九·五”期间的重点科技攻关项目和2003年度国级火炬计划项目。该产品拥有科技成一项，国内发明专利四项，实用新型专利十三项，软件著作权八项；是广东省高新技术产品和深圳市自主创新重点新产品。
该产品在一汽大众、上海大众、北京奔驰、神龙汽车、一汽轿车、广汽丰田、东风日产、长安雪铁龙、通用汽车、奇瑞汽车、长城汽车、一汽海马、吉利汽车等国内主要汽车生产厂家使用。

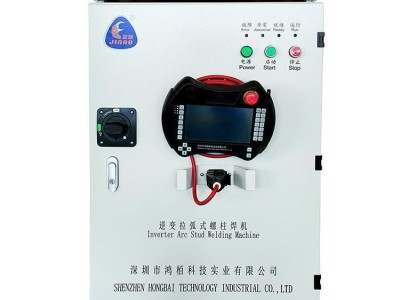

P I D S 系列螺柱焊 机， 是为了适应汽车工业发展的需要， 在SAW -3000A型螺柱焊机 的基础上开发的产品。该产品主机采用双变压器，最大焊接电流可达2000A；主机和送料机之间采用光纤通讯，提高了设备的抗干扰能力；焊枪 采用直线电机提升；光栅检测提升高度，拉弧距离精确，焊接质量更有保障。对在薄板上焊接螺柱、高强度钢板上焊接螺柱以及铝合金材料上焊接螺柱，该产品都表现的非常优异。
PIDS系列螺柱焊机的主机型号有PIDS-A20型、PIDS-A20AT型、PIDS-L20AT型。
PIDS-A20型：该机型适用于手工装钉，手工焊接；自动装钉，手工焊接。
PIDS-A20AT型：该机型适用于手工装钉，手工焊接；自动装钉，手工焊接和自动装钉，自动焊接（含机器人 自动焊接）。
上述两种型号的焊接主机，适用于焊接低碳钢材料和高强度钢板。
PIDS-L20AT型主机是专门针对于铝合金车身的焊接需要开发的，该主机除了具有PIDS-A20AT型主机所具有的全部功能外，可实现对铝合金材料进行手工、半自动和全自动螺柱焊接 。
产品简介Product introduction
该成套设备主机采用IGBT逆变节能技术和DSP全数字控制技术，自带5个焊枪接口，可实现手动装钉、人工焊接；自动装钉、人工焊接和与机器人连接的全自动焊接。
该设备的最大焊接电流可达2000A。
The welding system applies IGBT inverter technolog and DSP control technology,and have the capacity carrying 5 welding can be achieved, when the system docks with robots under auto-feeding.
Max.welding current can reach 2000A.
主机主要技术性能 TECHNICAL DATA
A、电路拓扑：全桥全波整流
B、电流控制技术：恒流PWM或脉冲电流控制
C、功率开关：IGBT
D、功率变压器：铁氧体双变压器
E、监控接口：光电隔离
F、系统控制：DSP+FPGA+CPLD
G、操作控制：手持触摸屏
H、屏幕显示：中/英文
I、网络拓扑：RS 485实时半双工，以太网及CAN总线、USB
J、硬件抗干扰：隔离供电，信号光电隔离
K、软件抗干扰：分布式WatchDog跑飞复位。回传校验，在线空闲自检，主动休眠回避
L、监测系统：实时工况及故障监测
M、质量保证：焊接质量监测及优化
A. Circuit topology: Full Wave Bridge Rectification
B. Current control technology: Constant Current PWM or Pulse
C. Power switch: IGBT
D. Power Transformer: Ferrite Dual Transformer
E. Interface monitoring: optoelectronic isolation
F. System Control: DSP+FPGA+CPLD
G. User interface: Touch Screen
H. Language: Chinese/English
I. Network Topology: Real-time half-DUPLEX RS 485, Ethernet, CAN, USB
J. Hardware Anti-interference: isolated power supply
K. Software Anti-int
输入 Input voltage | 3×380V, 50/60Hz | 输出 Max.KVA ransge | In:100~2000A |
引弧电流可调范围IP Arc initiation current | 20~100A | 焊接时间可调范围TW Welding time | 6~100ms |
引弧时间可调范围IP Arc initiation time | 10~100ms | 电流允差 △I | △I：10A |
允许网压范围 Input voltage tolerance | 380VAC±10% | 最大输出功率 Max.KVA ransge | 120KVA |
每分钟可焊次数 Welding rate | n: 30~60 (I=1500A, t=30ms) | ||
螺柱直径 Welding stud Range | Φ:3~12mm | 装钉时间 Stud fixing time | 50~2000ms |
送料时间 Feeding time | 50~2000ms | 延迟时间 Lag time | 50~500ms |
焊钉下落时间 Stud falling time | 0~50ms | 配套能力 Supporting capacity | 5个焊枪接口，一个程控或群控 RS485接口及以太网，光纤及 CAN总线 5 gun interface, pne/more RS232 interfaces, Ethernet, optical fiber and CAN. |
